Jak przebiega wytyczenie budynku i jakie dane trzeba przygotować przed startem robót

Wytyczenie budynku przed rozpoczęciem robót ziemnych porządkuje relację między założeniami projektu budowlanego a jego rzeczywistym usytuowaniem na działce. Specjalista przenosi wymiary oraz osie konstrukcyjne z dokumentacji bezpośrednio w teren inwestycji. Pozwala to ekipie budowlanej bezpiecznie rozpocząć prace w dokładnie zaplanowanym miejscu. Pominięcie tego etapu naraża inwestora na przesunięcia obiektu lub poważne kolizje z wyznaczonymi wcześniej granicami nieruchomości. Takie błędy zazwyczaj ujawniają się dopiero podczas głębokich wykopów fundamentowych, kiedy korekta pochłania ogromne środki finansowe. Moment przejścia od papierowej dokumentacji do fizycznej pracy na placu budowy wymaga najwyższej precyzji pomiarowej. Właściwe wyznaczenie obrysu daje gwarancję, że późniejsze etapy wznoszenia murów przebiegną bez konfliktów prawnych z właścicielami sąsiednich gruntów.

Przeczytaj również: Lokalizacja oprogramowania: usługi tłumaczeniowe dla branży IT

Przygotowanie dokumentacji przed tyczeniem budynku

Specjalista realizujący zadanie w terenie wymaga przede wszystkim rzutu fundamentów lub parteru oraz kompletnego planu zagospodarowania terenu. Zestawienie to stanowi integralną część zatwierdzonego projektu budowlanego. Odpowiednio wczesne przekazanie tych materiałów umożliwia odtworzenie położenia osi i skrajnych narożników bez żadnych niejasności. Ważnym elementem jest również zgłoszeniowa mapa do celów projektowych. Właśnie na jej podstawie architekt zaplanował uprzednio umiejscowienie całego obiektu względem linii zabudowy oraz granic parceli.

Przeczytaj również: Rola modlitewnika w kształtowaniu relacji z Bogiem: co mówią doświadczenia wiernych?

Inwestor powinien udostępnić pełny projekt architektoniczno-budowlany, a w wielu przypadkach także ostateczne pozwolenie na budowę. Te szczegółowe dane pozwalają opracować cyfrowy szkic tyczenia jeszcze na etapie kameralnych prac biurowych. Obecnie wykonawcy chętnie korzystają z plików wektorowych, co znacznie przyspiesza cały proces weryfikacji danych. Fachowiec sprawdza zakładane odległości od granic działki oraz rozmieszczenie innych zaplanowanych elementów infrastruktury.

Przeczytaj również: Optymalizacja pracy z automatem wzdłużnym CNC: praktyczne porady

Brak któregokolwiek z wymaganych dokumentów drastycznie wydłuża przygotowania do prac ziemnych. Niekiedy uniemożliwia to całkowicie precyzyjne wyznaczenie punktów odniesienia dla zbrojarzy i murarzy. Skompletowanie pełnej teczki projektowej na długo przed umówieniem terminu na działce zapobiega niepotrzebnym przestojom. Rzetelna analiza dokumentacji całkowicie wyklucza błędy w późniejszym pozycjonowaniu kubatury.

Przebieg prac geodezyjnych na placu budowy

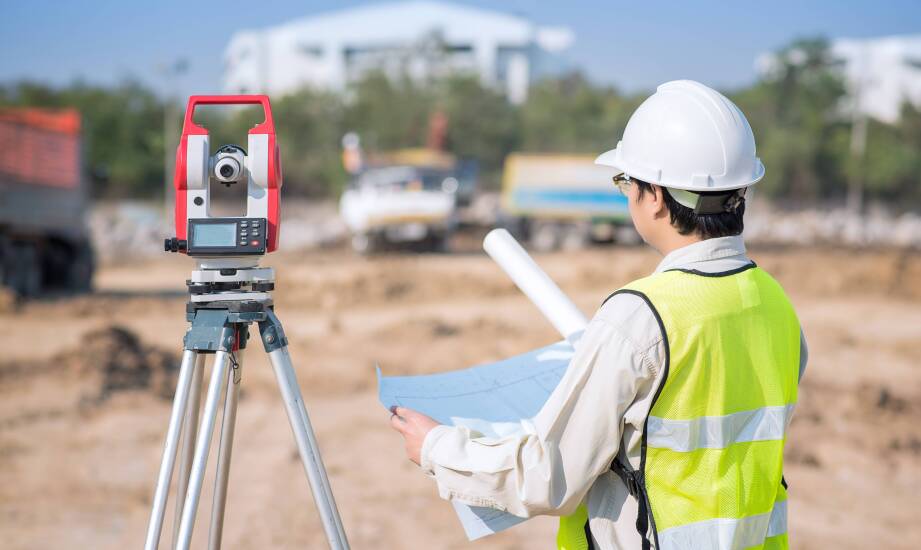

Proces rozpoczyna się od kalibracji instrumentów i załadowania wcześniej przygotowanych współrzędnych bezpośrednio na obszarze inwestycji. W pierwszej fazie wyznacza się wstępne punkty charakterystyczne, do których należą głównie skrajne narożniki obiektu. Wykonawca oznacza te miejsca drewnianymi palikami wbijanymi w grunt po obrysie przyszłych fundamentów. Ten podstawowy etap służy przede wszystkim operatorom ciężkich maszyn i koparek do bezpiecznego zdjęcia wierzchniej warstwy humusu.

Zgłoszenie prac do ośrodka dokumentacji podlega lokalnym uwarunkowaniom administracyjnym. Specyfikę tych procedur doskonale rozumie geodeta w Legnicy, który dostosowuje tryb działania do wymogów konkretnego urzędu powiatowego. Biegła znajomość regionalnych przepisów sprawia, że pobranie materiałów z zasobu przebiega sprawnie i bez zakłóceń.

Kolejny etap obejmuje właściwe wyznaczenie głównych osi konstrukcyjnych na tak zwanych ławach ciesielskich. Odbywa się to zaraz po zebraniu warstwy urodzajnej ziemi z wykopu. Osoba wykonująca pomiar wbija stalowe gwoździe dokładnie w miejscach, przez które przebiegną osie nośne ścian przewidziane w projekcie. Następnie kontrolnie sprawdza miary czołowe oraz przekątne między wszystkimi wyznaczonymi punktami. Tylko ścisła matematyczna zgodność pomiarów potwierdza poprawność założonego układu osiowego. W zależności od ustaleń z kierownikiem budowy wyznacza się również szerokość wykopu i grubość przyszłej izolacji termicznej.

Weryfikacja rzędnych i analiza kolizji w terenie

Pozycjonowanie poziome ściśle uzupełnia weryfikacja rzędnych wysokościowych. Ma to kluczowe znaczenie, gdy projekt budowlany określa bezwzględne poziomy posadowienia spodu fundamentów. Ustawienie błędnego poziomu zerowego budynku generuje późniejsze problemy z poprawnym odprowadzeniem wód opadowych i grawitacyjnym spadkiem rur kanalizacyjnych. Specjalista opiera się na najbliższym reperze państwowym, aby powiązać wysokość inwestycji z ogólnokrajowym układem odniesienia. Analizuje on również istniejącą już zabudowę na działce oraz jej bezpośrednie otoczenie.

Szczególną uwagę zwraca się na zewidencjonowane podziemne uzbrojenie terenu. Sieci wodociągowe, linie gazowe i kable energetyczne mogą kolidować z planowanym obiektem, jeśli nie zostały wcześniej prawidłowo naniesione na zaktualizowanych mapach zasadniczych. Wykorzystanie precyzyjnych odbiorników satelitarnych i tachimetrów znacznie zmniejsza ryzyko uszkodzenia ukrytej w ziemi infrastruktury.

Jakie ryzyka ogranicza prawidłowe wyznaczenie obiektu

Dokładne przeniesienie wymiarów w teren chroni inwestora przed przypadkowym przekroczeniem wyznaczonej linii zabudowy lub naruszeniem praw własności sąsiednich parceli. Niezgodność fizycznego usytuowania obiektu z uprzednio zatwierdzonym projektem prowadzi niemal zawsze do kosztownych przeróbek konstrukcyjnych lub natychmiastowego wstrzymania robót przez nadzór budowlany. Konieczność późniejszego kucia źle wylanych ław to najpoważniejsze zagrożenie finansowe na tym etapie. Właściwa organizacja początkowych kroków całkowicie eliminuje niepotrzebne przestoje ekip budowlanych wynikające z braku pewności wymiarowej.

Świadomość tych technicznych aspektów pomaga racjonalnie przygotować front robót jeszcze przed wjazdem pierwszych betoniarek. Podczas obsługi inwestycji firma Graf-Geo wykorzystuje nowoczesne instrumenty miernicze, które weryfikują zarówno podziały nieruchomości, jak i późniejsze inwentaryzacje powykonawcze. Wieloletnia praktyka inżynierska ułatwia bezproblemowe przeniesienie koncepcji architektonicznej do etapu bezpiecznego wznoszenia fundamentów. Właściciel zyskuje w ten sposób całkowitą pewność, że jego budynek powstaje rygorystycznie zgodnie z obowiązującym prawem.
